Description

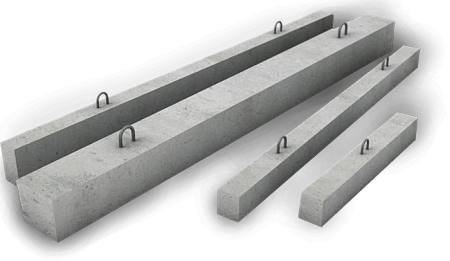

Перемычки брусковые железобетонные рассчитаны на нагрузки в соответствии с требованиями СП 5.03.01 и предназначены для перекрытия проемов в каменных стенах и перегородках в зданиях и сооружениях различного назначения.

Перемычки соответствуют требованиям СТБ 1319 и ТР 2009/013/BY

Изготавливаются из тяжелого бетона БСГТ С30/37 F100 W2 в соответствии с СТБ 1544. Перемычки армируются каркасами. На торцевой поверхности перемычек без петель нанесен монтажный знак «Верх изделия» по ГОСТ 13015.2.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка* Размеры, мм Мин. длина опирания, мм Нагрузка, кН/м Объем, м3 Масса, кг
длина, L ширина, B высота, H
6ПБ10-1 1030 120 90 100 1,2 0,011 28
6ПБ13-2 1290 120 90 100 1,8 0,014 35
6ПБ16-2 1550 120 90 100 1,8 0,017 43
6ПБ17-3 1680 120 90 100 2,9 0,018 45
6ПБ19-3 1940 120 90 100 3,4 0,021 53
7ПБ22-4-п 2200 120 190 100 4,0 0,05 125
7ПБ25-4-п 2460 120 190 100 4,0 0,056 140
7ПБ26-5-п 2590 120 190 100 4,6 0,059 148
7ПБ29-5-п 2850 120 190 100 4,6 0,065 163
7ПБ30–5-п 2980 120 190 150 4,6 0,068 170
7ПБ13–44-п 1290 120 190 170 43,7 0,029 73
7ПБ16–44-п 1550 120 190 170 43,7 0,035 88
7ПБ18–44-п 1810 120 190 200 43,7 0,041 103
7ПБ18–9-п 1810 120 190 170 8,8 0,041 103
7ПБ21–9-п 2070 120 190 170 8,8 0,047 118
7ПБ25–9-п 2460 120 190 170 8,8 0,056 140
7ПБ27–9-п 2720 120 190 170 8,8 0,062 155
8ПБ18–32-п 1810 250 190 170 31,7 0,086 215
8ПБ21–32-п 2070 250 190 170 31,7 0,098 245
8ПБ25–44-п 2460 250 190 230 43,7 0,117 293
8ПБ25–32-п 2460 250 190 230 31,7 0,117 293
8ПБ27–44-п 2720 250 190 230 43,7 0,129 323
8ПБ27–32-п 2720 250 190 230 31,7 0,129 323
8ПБ21–32-ап 2070 250 190 170 31,7 0,098 245
8ПБ25–32-ап 2460 250 190 230 31,7 0,117 293
8ПБ27–32-ап 2720 250 190 230 31,7 0,129 323



* — по заказу потребителя перемычки с сечением №7 и №8 могут изготавливаться без монтажных петель

Расшифровка маркировки перемычек железобетонных: 7ПБ21–9-п

7 – номер сечения перемычки
ПБ – перемычка брусковая
21 – длина в дм с округлением до целого числа
9 – расчетная нагрузка на перемычку с округлением до целого числа, кН/м
п – перемычки имеют монтажные петли

Расшифровка маркировки перемычек железобетонных: 8ПБ27–32-ап

8 – номер сечения перемычки
ПБ – перемычка брусковая
27 – длина в дм с округлением до целого числа
32 – расчетная нагрузка на перемычку с округлением до целого числа, кН/м
ап – перемычки имеют монтажные петли и анкерные выпуски
